分類:無軸封永磁傳動泵
MZ型無軸封永磁傳動自吸泵,可供輸送液態食品、汽油、煤油、柴油等石油產品和化工、制藥等行業易燃、易爆、有毒和有腐蝕性的液體,尤其適用于罐區的裝卸車系統如陸地油庫、化工罐區、油罐車、火車、船等。產品性能按國際ISO2858、SH/T3148標準設計制造。
型號說明
例:80MZ- 50A
MZ——無軸封永磁傳動自吸泵
80——進口法蘭直徑(mm)
50 ——揚程(m)
A——葉輪切割次數,順序以A,B,C...表示
性能范圍:
流量:0.8~400m 3 /h
揚程: 3.2~125m
溫度: -20℃ ~ +120 ℃
泵體材料包括:321、304、304L、316、316L等.
永磁材料:釤鈷、銣鐵硼。
隔離套材質:304L、316L、哈氏合金、鈦合金等。
結構特點 :
結構特點
1、臥式、外混式、自吸性能好。。
2、泵體地腳支撐(OH1);軸向吸入,徑向排出,排出方向可根據用戶要求改變。連接方式可采用直聯式(B35)或膜片式聯軸器聯接的形式(B3)。
3、葉輪為閉式。葉輪背面有背葉片,背葉片平衡軸向力的作用,或者葉輪有平衡孔和密封環組合平衡軸向力,殘余的軸向力由滑動軸承組件的推力盤承擔。
4、泵是徑向剖分、后拉式結構,不動進出口管路,很方便完成維修、檢修。
5、無密封,無泄漏。有效阻止液體揮發,可降低區域的防爆等級、氣味。保護周圍環境。
6、吸上的管路中可以不安裝底閥,但起泵前必須保證泵體內儲有一定量引流液。
7、泵不得干運轉,電機綜合保護器必須設置負載相保護設備,另外配備液位顯示保護,尤其在卸車工作中。

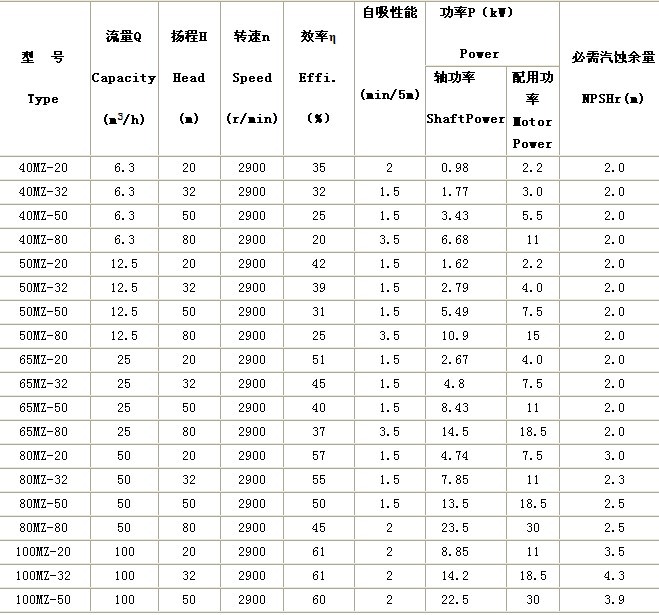

MZ無軸密封永磁傳動自吸泵具體參數參照FFC型泵參數表選型。
