尼龍PA6注塑加工工藝

發(fā)布于2023-08-04 10:10:27 點(diǎn)擊：0

為了提高PA6的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時(shí)為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。

對(duì)于沒有添加劑的產(chǎn)品，PA6的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%（但和流程相垂直的方向還要稍高一些）。成型組裝的收縮率主要受材料結(jié)晶度和吸濕性影響。實(shí)際的收縮率還和塑件設(shè)計(jì)、壁厚及其它工藝參數(shù)成函數(shù)關(guān)系。

注塑模工藝條件

干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意。如果材料是用防水材料包裝供應(yīng)的，則容器應(yīng)保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時(shí)。如果材料已經(jīng)在空氣中暴露超過8小時(shí)，建議進(jìn)行105℃，8小時(shí)以上的真空烘干。

熔化溫度：230~280℃，對(duì)于增強(qiáng)品種為250~280℃。

模具溫度：80~90℃。模具溫度很顯著地影響結(jié)晶度，而結(jié)晶度又影響著塑件的機(jī)械特性。對(duì)于結(jié)構(gòu)部件來說結(jié)晶度很重要，因此建議模具溫度為80~90℃。

對(duì)于薄壁的，流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強(qiáng)度和剛度，但卻降低了韌性。

如果壁厚大于3mm，建議使用20~40℃的低溫模具。對(duì)于玻纖增強(qiáng)材料模具溫度應(yīng)大于80℃。

注射壓力：一般在750~1250bar之間（取決于材料和產(chǎn)品設(shè)計(jì)）。

注射速度：高速（對(duì)增強(qiáng)型材料要稍微降低）。

流道和澆口: 由于PA6的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t （這里t為塑件厚度）。

如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^早凝固。如果用潛入式澆口，澆口的最小直徑應(yīng)當(dāng)是0.75mm。

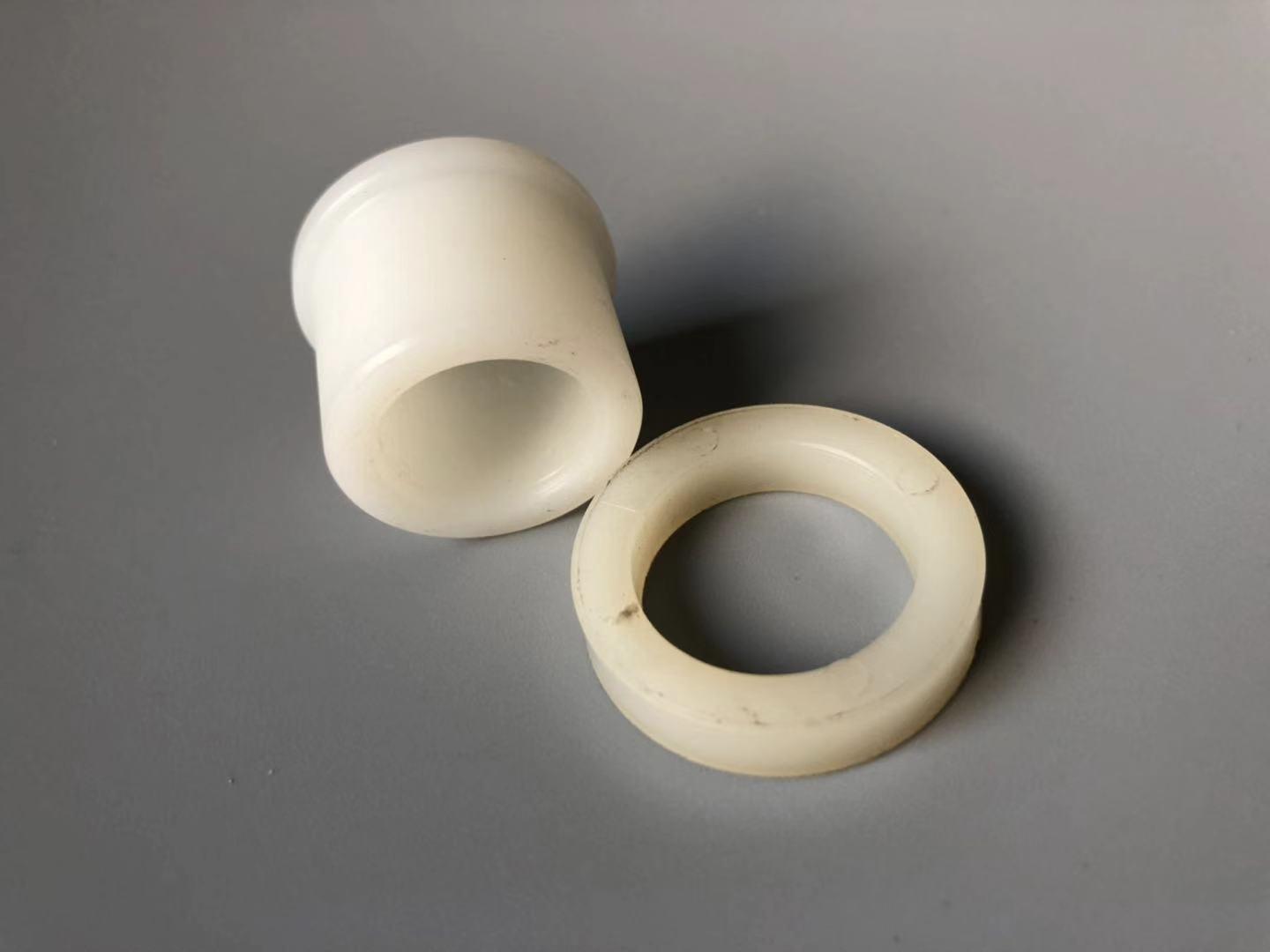

PA6注塑制品

下一篇：尼龍66的干燥上一篇：PA1010的工藝性能和使用性能

艹艹艹艹艹艹艹视频大全网站_欧美日韩国产一页_亚洲一级AV_夫妻视频一区二区_全部在线播放免费毛片_亚洲精品黄AV人在线观看_天堂网亚洲一区_91精品国产免费_国产精品久久久久久久久无码什么概念 _男人天堂亚洲色色色

尼龍PA6注塑加工工藝

發(fā)布于2023-08-04 10:10:27 點(diǎn)擊：0
