獨家干貨：改性PA66生產方法大放送

發布于2023-05-17 15:42:17 點擊：0

     中文名稱聚己二酰己二胺，俗名PA66 ，英文名稱Nylon 66。     生產方法
     尼龍66 由己二酸和己二胺縮聚而成。它的生產工藝主要有單體合成、尼龍66 鹽的制備和縮聚三個工序。
     1.單體合成
     1)己二酸的制備主要有苯酚法、環己烷法和丙烯腈二聚法。

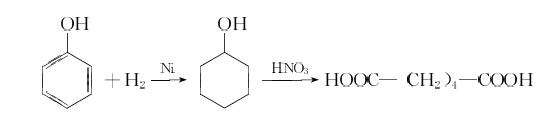

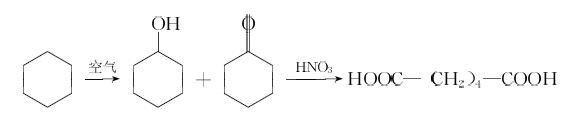

     苯酚法是以苯酚為原料，用雷尼鎳作催化劑，在140?150°C 和2?3MPa 壓力下，加氫生成環己醇，然后用60%?65 %濃度的硝酸，在銅或釩催化劑存在下，在55?60°C 氧化成己二酸。反應式如下：     環己烷法是以環己烷為原料，在環烷酸鉆或硼酸催化劑存在下，通入空氣加壓液相氧化，生成環己酮和環己醇的混合物，再用60%濃度的硝酸在45?60°C 氧化成己二酸。反應式如下：     丙烯腈二聚法是以丙烯腈為原料，用電解還原法二聚生成己二腈，然后在稀硫酸水溶液中加熱水解得到己二酸。反應式如下：     2)己二胺的制備主要有己二酸法和丁二烯法。

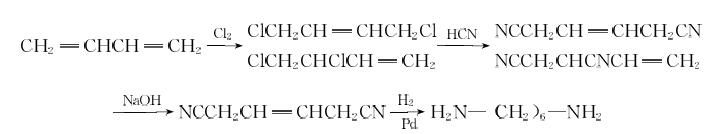

     己二酸法是以己二酸為原料，在磷酸三丁酯等脫水催化劑存在下，于280?300°C 溫度下氨化脫水，得到己二腈，再在雷尼鎳催化劑存在下，在90°C 和2. 8MPa 壓力下，于乙酸中加氫得到己二胺。反應式如下：     丁二烯法是先使丁二烯氯化生成二氯丁烯異構體混合物，再與氫氰酸或氰化鈉在酸性水溶液中氰化成丁烯二氰異構體，然后用氫氧化鈉處理，使異構體全部轉化成1，4-二氰基丁烯-2，精制后用鈀炭作催化劑，在300°C 下氫化成己二胺。反應式如下：     2.尼龍66 鹽的制備
     由二元酸和二元胺制取尼龍時，需要嚴格控制原料配比為等摩爾比，才能得到分子量較高的聚合物，因此，在生產中必須先把己二酸和己二胺混合制成尼龍66 鹽。尼龍66 鹽的制備是分別把己二胺的乙醇溶液與己二酸的乙醇溶液在6 0 °C 以上的溫度下攪拌混合，中和成鹽后析出，經過濾、醇洗、干燥，最后配制成63%左右的水溶液，供縮聚使用。反應式如下：     3.縮聚
     尼龍66 鹽的縮聚需在高溫下進行，伴隨著水的脫除，生成線型高分子量尼龍66。反應式如下：


下一篇：尼龍PA6T的性能介紹上一篇：PA6原料在汽車內外飾件以及發動機周邊的應用
